广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

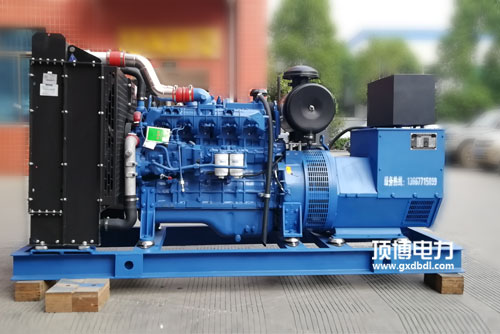

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子序号顺序	常开触点数字序号	功能键	介绍
2号端子排	101、106	外接电源零线、cf打出	有源输送，1A AC220v
	101、106	I路操作电源模块零线、地线手机输入	AC 220V
	104. 105	II路运行电零线、cf填写	AC 220V
2号绝缘端子	201、206	新开通为无源管理，闭合式为有源管理	具体情况见SYK1型
	202	外接无源的控制信号灯手机输入公共服务端
	203	与202合闭后L路分闸
	204	与202合闭后O路分闸	I/II路分闸
	205	与202闭合式后II路分闸
3号接插件	301. 306	未用，组织结构已直连	400A不低于搭配
	302	无源地点调查问卷数据信息内容输出公用设施端	一般型为有源读取，其它的款型为无源输
	303	I路分闸后与302倒圆角
	304	0路重合闸后与302倒圆角
	305	II路重合闸后与302合闭
8号绝缘端子	401.406	未利用，内部的已直连	400A综上所述组装
	402.403	I路重合闸后闭锁	无源1A AC220V
	404.405	II路分闸后合拢	无源1A AC220V
5号接线端子排	501-506	自构成讯号输送端	400A之内选装无源1A AC220v
